屋面避雷帶—設計規范至關重要，還不看看【杭州易造】

發布時間:2022-10-04 瀏覽量：7999 作者：易造科技-小陳

屋面避雷帶是建筑物上承受直接雷擊，并將強大的雷電流引入大地的一種接閃裝置，作為防雷工程的重要組成，其設計與施工至關重要。那么，屋面避雷帶怎么做才規范?本文總結以供大家參考交流。

屋面避雷帶

屋面避雷帶設計依據GB50057《建筑物防雷設計規范》，第一、二、三類防雷建筑物的防雷措施分別依據4.2、4.3、4.4條文規定執行。第二類防雷建筑物的高度超過45m的沿屋面周邊數設的接閃帶應設在外墻外表面或屋檐邊垂直面上，也可設在外墻外表面或屋檐邊垂直面外。

屋面避雷帶

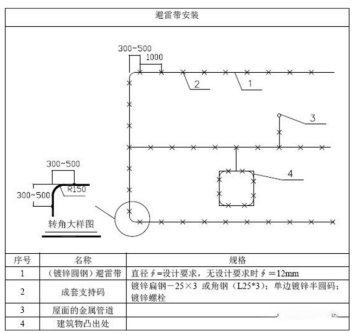

避雷帶一般采用的圓鋼直徑不小于6mm，扁鋼不小于24mm×4mm。避雷帶明敷設時，支架的高度為10~20cm，其各支點的間距不應大于1.5m。三類防雷建筑應在整個屋面組成小于1T或等于20mx20m或24mxl6m的閉合網格。

屋面避雷帶施工規范

(1)在一般工程施工中，明裝避雷帶（網）采用c8或c10鍍鋅圓鋼。使用前應對避雷線進行冷拉調直。安裝時，特別注意防止避雷線在提升過程中的人為彎曲。

(2)避雷線在固定支架上應平直、牢固，其頂部距建筑物應為100mm，不應有高低起伏、彎曲、下垂等現象。其平直度每2m檢查段允許偏差不宜大于3/1000，全長不宜超過10mm。

(3)明裝避雷帶（網）隨建筑物造型彎曲，彎曲處均作成圓弧，其圓弧半徑為100mm，嚴禁作成90°直角彎或小于90°死彎。

屋面避雷帶

(4)避雷線搭接焊是其安裝過程中的關鍵工序。要求所有避雷線同心敷設，“s"彎方向一致，其次，在避雷線、防雷引下線焊接中應采用雙面焊接，焊接應飽滿、平整、牢固、無虛焊，焊接后不應產生氣孔、夾渣、裂紋等現象，如發現應及時予以補焊，并將藥皮敲凈，刷上防銹漆及銀粉。搭接長度要一致，長度≥6d，最好統一定位100mm。

(5)避雷帶（網）通過建筑物伸縮、沉降縫處，應作防雷跨越處理。將避雷帶向外側面彎成半徑R=100mm的圓弧形，支持卡子固定點距建筑物邊緣距離300mm。

(6)引自圈梁內的防雷引下線鍍鋅圓鋼與避雷帶（網）焊接處，均應彎成R=100mm的圓弧形，搭接焊長度為100mm，且與鍍鋅圓鋼雙面焊接。若防雷引下線為鍍鋅扁鋼，應彎成R=250mm的圓弧，焊接長度亦為100mm，雙面焊接。

(7)避雷帶（網）應和建筑物頂部的其他金屬物體連接成一體。如建筑物物頂上的透氣管、鐵欄桿、爬梯、冷卻水塔等，這些部位的金屬導體都必須與避雷帶（網）焊接成一體，也可采用抱卡形式。

-End-
