浪涌保護器接線圖—專業防雷解答【杭州易造】

發布時間:2022-10-14 瀏覽量：7148 作者：易造科技-小胡

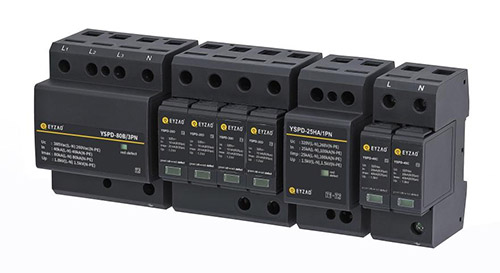

浪涌保護器，也叫防雷器，是一種為各種電子設備、儀器儀表、通訊線路提供安全防護的電子裝置。當電氣回路或者通信線路中因為外界的干擾突然產生尖峰電流或者電壓時，浪涌保護器能在極短的時間內導通分流，從而避免浪涌對回路中其他設備的損害。以下是有關“浪涌保護器接線圖”的詳細說明。

1.浪涌保護器怎么接

浪涌保護器接線的安裝方法:

(一)電源線路的各級浪涌保護器應分別安裝在線路進入建筑物的入口、防雷區的界面和靠近被保護設備處。各級浪涌保護器連接導線應短直，其長度不宜超過0.5m，并固定牢靠。浪涌保護器各接線端應在本級開關、熔斷器的下樁頭分別與配電箱內線路的同名端相線連接，浪涌保護器的接地端應以最短距離與所處防雷區的等電位接地端子板連接。配電箱的保護接地線(PE)應與等電位接地端子板直接連接。

(二）帶有接線端子的電源線路浪涌保護器應采用壓接;帶有接線柱的浪涌保護器采用接線端子與接線柱連接。

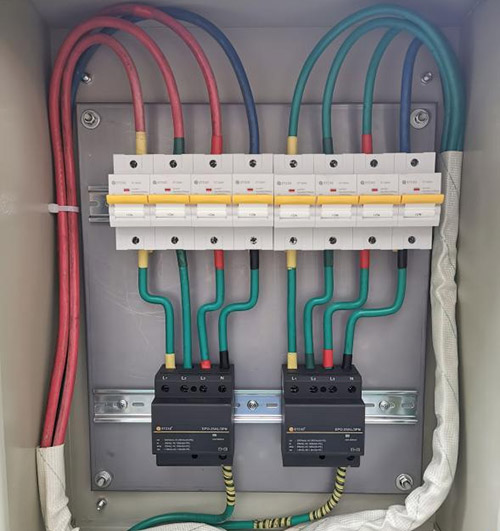

浪涌保護器接線方法

2.浪涌保護器接線圖

不同的場合有不同的用電需求，所以衍伸出來很多的電源系統，除了我們常見的單相系統外，還有TT系統、TN-C系統、TN-S系統等。

因此浪涌保護器也開發了不同的型號來對應這些電源系統。

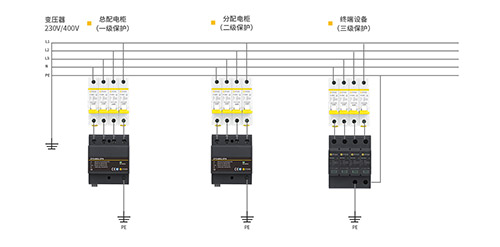

浪涌保護器接線圖-可按需定制

單相系統中浪涌保護器的接線，2P浪涌保護器都是以此為標準設計的，單相三線，上面兩孔L口接火線，N口接地線，下面的PE口接地線。

TT系統中浪涌保護器接線，TT系統是電源系統有一點直接接地。設備外露導電部分的接地與電源系統的接地電氣上無關的系統。易造科技產品中的3P+1浪涌保護器都是以此為標準設計的，三相四線，上面三個L口分別連接三條火線，下面的N口接PEN線，右側的PE接地線。

TN-C系統中浪涌保護器的接線，TN-C系統是干線部分保護零線與工作零線完全共用的系統，適用于無爆炸危險和安全條件較好較好的場所。易造科技產品中的3P浪涌保護器都是以此為標準設計的，三相四線，上面三個L口分別連接三條火線，下面的PE口接PEN線。

浪涌保護器接線圖

TN-S系統中浪涌保護器接線，TN-S系統是具有作用保護零線，即保護零線與工作零線完全分開的系統,適用于危險性較大或安全要求較高的場所。易造科技產品中的4P浪涌保護器都是以此為標準設計的，三相五線，上面三個L口分別連接三條火線，右側的N口接零線，下面的PE口接地線。
