浪涌保護器在TT系統的應用——專業解讀【易造防雷】

發布時間:2023-03-14 瀏覽量：3361 作者：易造科技-小張

TT方式供電系統是指將電氣設備的金外殼直接接地的保護系統，稱為保護接地系統，也稱TT系統。第一個符號T代表電力系統中性點直接接地。第二個符號T表示負載設備外露不與帶電體相接的金屬導電部分與大地直接聯接，而與系統直接接地無關。

電涌保護器（SPD）又稱為浪涌保護器，是用于低壓配電系統中電子信號設備上的一種雷電磁脈沖保護設備，與被保護設備并聯，限制瞬態過電壓和泄放電涌電流，以保護雷擊和過電壓時電路與設備的安全。適用于交流50/60HZ，額定電壓220V/380V的供電系統中，適用于家庭住宅、第三產業以及工業領域浪涌保護的要求。

TT系統有一點與大地直接連接，負荷側電氣裝置外露可導電部分接至電氣上與電源端接地點無關的獨立接地裝置上，如圖1 -1所示。TT系統必須有一個直接接地點，一般是配電變壓器或發電機的中性點；如果沒有中性點，必須有一根相線接地。電氣設備的外露可導電部分也必須接地，由同一保護電器的保護的電氣設備的所有外露可導電部分用保護線連接在一起，接到其共同的接地體上；當幾個保護器分級保護時，每個保護電器所保護的所有外露導電部分也必須按照這個方法接地。

圖1-1 TT系統

在TT系統內，電氣設備的金屬外殼用單獨的接地體接地，與電源在接地上無電氣聯系，所以其適用于對設備敏感的數據處理設備和精密電子設備的供電。保護線也各獨立，不會發生故障時對地故障的蔓延問題。

TT系統特別適用于容量較小的電氣負荷，例如對居民住宅供電等。如果電氣負荷容量較大，必須采用剩余電流保護器，例如漏電保安器，利用接地故障時的泄露電流使漏電保護器動作切斷電源。

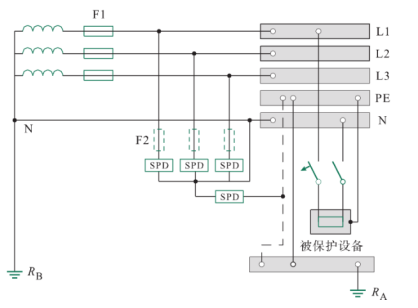

圖 1-2 低壓TT系統“3 +1”保護模式的SPD接線方式

3PN結構的浪涌保護器常適用三相交流電源TT系統保護中。TT系統中浪涌保護器的接線，TT系統是電源系統有一點直接接地。設備外露導電部分的接地與電源系統的接地電氣上無關的系統。三相四線，上面三個L口分別連接三條相線（火線），N口接零線，PE口接地線。接線方式如圖1 -2所示。

對于SPD 在低壓配電系統中的接線方式，在TT系統中接線形式應正確理解，合理運用，盡量避免引起 SPD 故障，甚至使之起火，影響配電系統的安全運行。
