經常聽人提到電涌保護器的共模保護和差模保護，到底它們之間有什么區別呢？今天易造小編來為大家介紹什么是電涌保護器的共模保護和全模保護模式?

一、什么是電涌保護器的保護模式？電涌保護器的共模保護和全模保護有什么區別？在GB/T 18802.12-2014中3.1.30對保護模式的標準定義：

SPD保護元件可連接在L（相線；也叫火線）、N（零線；也叫中性線）、PE（保護線）之間，即相對相、相對中性線、相對地、中性線對地及其組合（L-L、L-N、L-PE、N-PE），即在端子間保護被保護元器件的電流路徑，這些連接方式稱作保護模式。

目前，電涌保護器的保護模式大部分是4個保護模式（L-PE，N-PE），即三根火線分別與保護線，中性線與保護線連接。

二、什么是電涌保護器的共模保護和差模保護？

GB/T 18802.12-2014中6.1.1：位于或靠近被保護裝置的起始點的SPD應至少被連接在以下幾點之間：

a）如果在或接近被保護裝置的起始點處中性線和PE有直接連接，或沒有中性線；

在每條相線和總接地端子之間或保護導線之間，以連接線較短為優先選擇；

b）如果在或接近被保護裝置的的起始點處中性線和PE沒有直接連接：

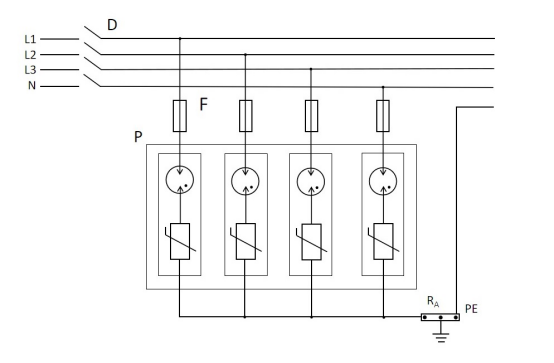

連接類型1（CT1）—在每條相線和總接地端子之間或保護導線之間（L-PE），在中性線和總接地端子之間或保護導線之間（N-PE），連接線以較短優先原則，見圖1所示。

圖1   連接類型1（CT1）

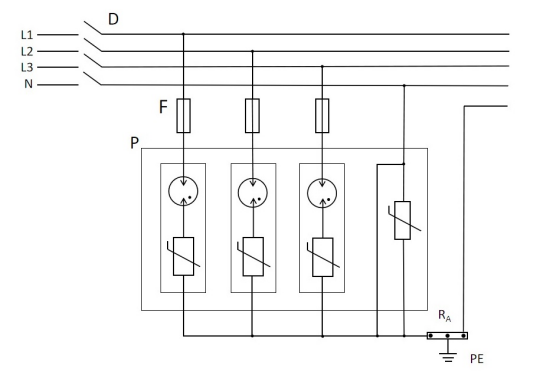

連接類型2（CT2）—在每條相線和中性線之間（L-N），在中性線和總接地端子或保護導線之間（N-PE），以連接線較短為優先原則，見圖2所示。

圖2   連接類型2（CT2）

說明：

D－斷路器

F－后備保護裝置（熔斷器或斷路器）

P－電涌保護器

R_A－總接地端子或排

由于雷電電涌本質上是共?，F(xiàn)象，因此交流電源SPD主要以共模方式（在有源導體和地之間）連接。某些應用需要額外的差模保護（在相線和零線之間）。

電涌保護器的共模保護和全模保護有什么區別？故由上標準定義我們可以總結出較為普遍的說法：

1、SPD接在相線之間（L-L）或相線與零線（L-N）之間稱為差模接法保護。

2、SPD接在相線與地線之間（L-PE）或零線與地線（N-PE）之間稱為共模接法保護（圖1 CT1）。

3、全模式（L-N、N-PE）指差模保護和共模保護（圖2 CT2），即三根火線之間，三根火線分別與中性線，三根火線分別與保護線，中性線與保護線，即全模式最多有10模式。

電涌保護器的共模保護器和差模保護的區別您了解了嗎？如果還想了解更多關于電涌保護器的信息，歡迎致電：
