看看國標是如何選擇浪涌保護器的——六項分析【易造防雷】

發布時間:2023-03-21 瀏覽量：3233 作者：易造科技-小張

國標GB/T 18802.12第6.2 對于SPD的選擇，包含了以下六個步驟：

一、選擇SPD的Uc.UT.In.Iimp.Imax：

（1）最大持續工作電壓Uc：應確保SPD的最大持續工作電壓Uc大于電力系統持續工作電壓Ucs；

（2）SPD的UT值應該高于由于低電壓系統出現故障在背保護裝置上預期出現的暫時過電壓(TOV)

（3）In與保護水平Up有關，Iimp和Imax則由安裝點需要耐受的能力來決定

二、SPD的安裝位置：

（1）保護距離：

為了決定 SPD 的位置(在入口處、靠近設備等),有必要知道保護距離，也就是SPD和SPD能提供充分保護的被保護設備之間的可接受的距離。（SPD宜靠近被保護設備安裝）。

三、SPD的預期壽命和失效模式

（1）SPD預期壽命：主要取決于超過SPD最大放電能力的電涌發生的概率；實際壽命可能會短于或長于預期壽命，這取決于電涌實際發生的頻度。在特定的應用情況下，較高Imax的SPD的預期壽命大于較低Imax的SPD,只要不超過SPD耐受的極限值；

（2）SPD失效模式：失效模式本身取決于電涌和過電壓的類型，如果想避免供電受干擾或中斷，SPD有必要配備專用的后備保護器SSD;

四、SPD和其它設備的配合：

（1）正常狀態下，持續工作電流（Ic）不得造成任何人身安全方面的危害（間接接觸等）或干擾其他設備。（宜選擇0漏電流的復合型SPD，線路更安全，SPD使用壽命更長）。

（2）故障狀態下，SPD需安裝專用的SPD后備保護器,以便不干擾其他保護設備,如 RCD、熔斷器和斷路器，如果引起過電流保護器的動作，將會導致系統供電中斷。（宜選擇0續流的復合型SPD，不會引起前級開關動作，供電持續不中斷）。

五、電壓保護水平Up的選擇：

在選擇 SPD 合適的電壓保護水平值時，應考慮被保護設備的電涌耐受（或關鍵設備的沖擊抗擾度）和系統的標稱電壓，電壓保護水平值越低，說明其保護性能越好；（在同等參數條件下，選擇Up更低的SPD保護效果更好）。

六、選擇SPD和其他SPD之間的配合：

某些應用場合需要兩個或更多SPD，以便使被保護設備的電應力減少到一個可接受的值（較低Up）并且減低該建筑物內的瞬態電流。依據兩個SPD的能量耐受值，為了獲得可接受的電應力分配，有必要進行配合，（在同一電路中，宜選擇具有能量自動配合功能的浪涌保護器，可以達到良好的配合）。

綜上六條，我們在選擇浪涌保護器時，做到以下幾點就能選到安全又實用的SPD。

（1）SPD參數:應選擇UC值高，通流量（Imax）大，Up值低的SPD;

（2）SPD的類型:選擇O續流O漏電流的復合型SPD,不會造成主回路開關誤動作，系統不停電；

（3）SPD功能:選擇具有能量自動配合功能的SPD，現場可以不用考慮兩級之間的距離，安裝更便捷;

(4)SPD后備保護器：選擇專用的后備保護器裝置SSD，可以在SPD失效的情況下，不會導致線路起火。

-END-

易造防雷浪涌保護器的主要優勢：

易造復合型防雷電源SPD專用浪涌保護器，20年設計壽命，一體式組合低壓電源防雷器小體積大通流，低殘壓、高TOV耐受1800V；MG串聯技術，0漏流0續流；密封結構無外泄電弧，不起火。

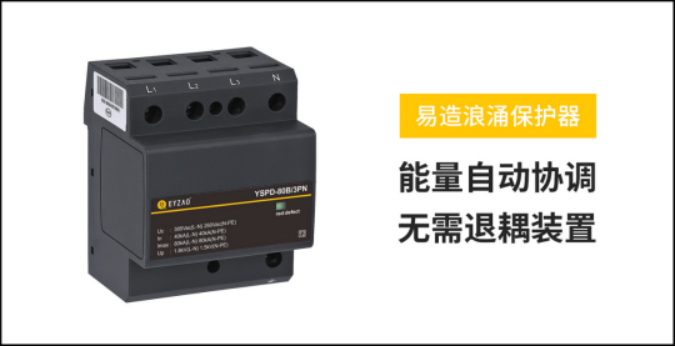

易造三相、單相、混合型防雷浪涌模塊采用鏈?zhǔn)椒烹娂夹g(shù)，實現了防雷SPD的能量自動協調功能，安裝時無需考慮兩級電源交流SPD間的距離，t1、一類、一級SPD防雷器可以直接安裝于t2、ii、二級防雷浪涌保護器后端，安裝更快捷！
