太陽能光伏浪涌保護器的選型-點擊獲取選型卡-易造防雷

發布時間:2024-02-05 瀏覽量：2391 作者：易造科技-小古

由于光伏設備長期暴露在戶外，并且逆變器的電子元件又非常敏感，為確保其使用壽命，有效的雷擊和電涌保護是必不可少的。光伏設備中產生電涌的原因主要是：雷擊放電和上游電源系統的開關操作引起感性或容性的耦合電壓。雷電引起的電涌會損壞光伏模塊和逆變器，給設備的運行造成嚴重的后果。下面本文從兩方面來介紹一下光伏浪涌保護器的選型。

一、交流側SPD的選型

依據GB/T 18802.32所示，用于保護光伏系統交流測的SPD應遵循IEC 60364-5-53：2015第534章的規定。其中特別標注出：交流導線和地之間的電壓取決于逆變器技術，并不總是標準正弦交流電壓，在交流側選擇SPD宜考慮電壓波形失真，例如預期有明顯的尖峰，也就是通常所說的諧波干擾。所以在選擇SPD時，不僅要選取適用的各項參數，還需選取具有抗諧波功能的SPD。

易造EPO-40CL系列可插拔式光伏防雷器，特別帶有2000V的隔離模塊，能有效避免系統的諧波干擾并確保低電壓保護水平，可以滿足光伏交流系統電涌保護的需要。

二、直流側SPD的選型

依據GB/T18802.32所說，由于光伏系統特定的UI特性，只能安裝明確指定用于光伏直流側的SPD，這些SPD應符合IEC 61643-31的要求。

在選型時，除去常規參數外，需注意兩項參數：Ucpv、Iscpv。

Ucpv:所有SPD保護模式（正/負，正/地和負/地）的最大持續工作電壓Ucpv應大于或等于光伏陣列在所有使用條件下的最大開路電壓Uoc max。

Iscpv：當電池連接到直流電路時，需滿足附加要求，因為電池提供的短路電流可能會遠高于光伏陣列可提供的電流。

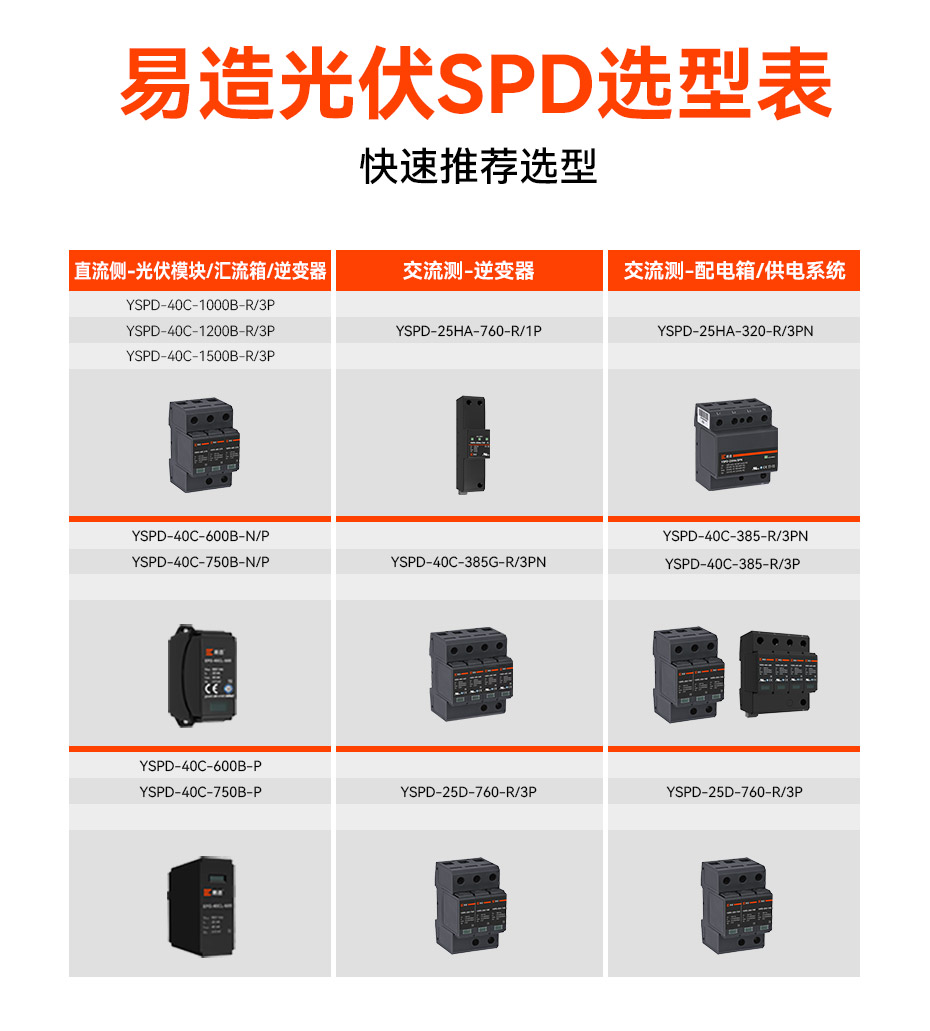

光伏浪涌保護器的選型

根據光伏系統直流側是否接地，選擇SPD不同的內部連接方式：

接地的光伏系統直流側SPD的連接方式可以分為兩種：I型、L型

不接地的光伏系統直流側SPD的連接方式可以分為三種：Y型、三角型、U型通常情況下光伏系統常采用不接地系統。

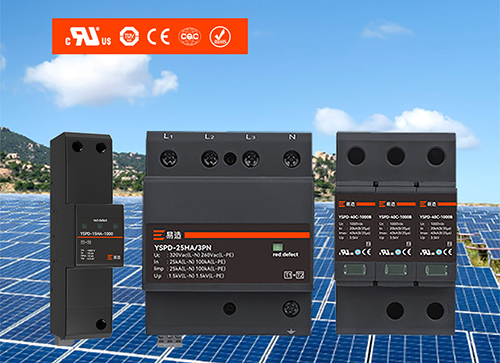

易造科技研發的光伏直流浪涌保護器，采用Y型全對稱保護，并根據光伏系統不同的電壓等級，配備相應的的浪涌保護器。防震動可插拔模塊設計，即使運輸震動、電流泄放時受到沖擊都不會使模塊松動。大遮弧擋板的設計，加大了爬電距離，大大降低失火風險。多種安裝模式，包括帶底座和不帶底座的PCB固定和DIN軌道安裝，能更好滿足各類光伏系統場景的需求。
